技术干货 | 基于晶华微SD8115的高性价比广播脂肪秤方案


01 概 要

随着时代发展、人们生活水平的提高,人们的健康理念也发生了一些变化,提倡自我健康管理,而体重能一定程度上反映身体健康状态。如今越来越多的人注重自己的体重管理,蓝牙体脂秤能结合智能手机能很好地监测自己的体重和健康状态,在市场上也越来越受消费者欢迎。

蓝牙体脂秤方案,是一套能够检测人体脂肪率、同时能结合手机APP分析人体各项健康参数的方案。一般来讲,蓝牙体脂秤有称重、测脂肪、上传数据的功能,而相对应APP一般有绑定设备、切换用户、分析人体健康参数、保存数据等功能。相比传统的体重秤,蓝牙体脂秤更加智能化,能够更好地帮助我们管理自己的身体健康。

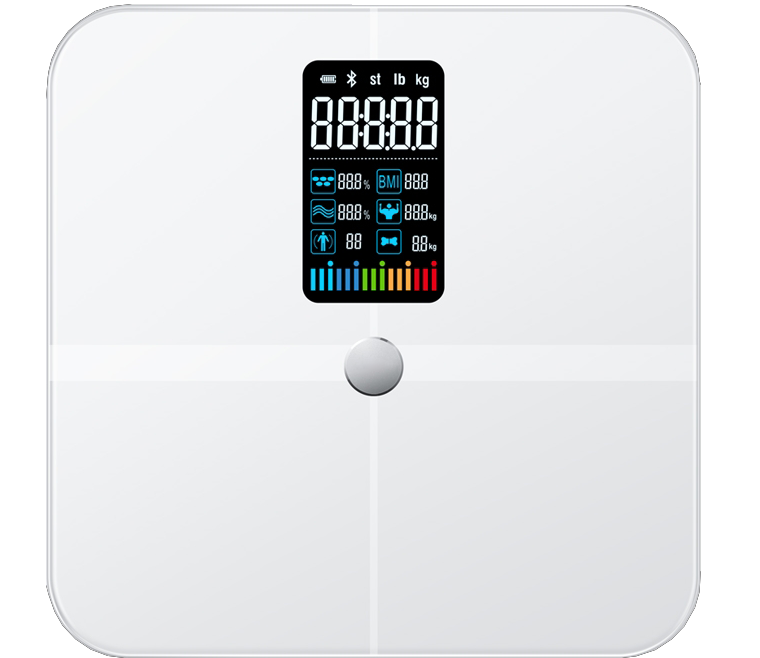

图1. 蓝牙体脂秤

02 一款基于SD8115的蓝牙体脂秤应用方

本文将重点介绍基于晶华微SD8115+蓝牙模块的蓝牙体脂秤应用。蓝牙体脂秤方案框图如图2所示。SD8115芯片资源丰富,具有高精度ADC,能准确测量出体重数据;自带LCD驱动,不需要专门的LCD驱动芯片便可实现LCD显示;自带电压检测,不需要低压检测芯片便可实现电池电量检测功能,并且检测电压2.3~3.0V可调整。只需要很少的外围元器件就可以实现蓝牙体脂秤应用方案,自带的硬件资源也降低产品研发门槛,缩短项目开发周期。


图2. 蓝牙体脂秤方案框图

0SD8115芯片性能特点

SD8115是晶华微推出的带高精度ADC的SoC产品,烧录电压范围:2.4V-3.6V,用于替代外部EEPROM功耗设计,使用内部高频RC振荡的二分频(2MHz)时钟,3V工作电压下,典型应用时的工作电流只有1.1mA(不包括传感器功耗),非常适合电池供电的应用。

SD8115芯片主要特性:

  • 高精度ADC,ENOB=18.4bits@8sps,单个差分通道或者3个单端通道;
  • 低噪声高输入阻抗前置放大器,1、12.5、50、100、200倍增益可选 ;
  • 8位RISC超低功耗MCU,49条指令,6级堆栈,在2MHz工作时钟,3V工作电压下电流典型值为600uA。32kHz时钟待机模式下工作电流1.8uA,休眠模式电流典型值为1uA;
  • 16k Bytes OTP程序存储器,256 Bytes SRAM 数据存储器;
  • 具有OTP低压烧录功能。烧录电压范围:2.4V~ 3.6V,可以用于替代外部EEPROM;
  • 内置RC振荡,无需外部时钟 ;
  • 内置RTC模块,可与外接的32.768kHz晶体配合提供秒、分、小时信息;
  • 8位TIMER,用于定时中断,支持PFD输出;
  • 内置硅温度传感器,可以单点校正;
  • 内置1路UART通信接口;
  • 18SEG×4COM液晶驱动电路,超低功耗和大驱动能力设计。内含程控升压模块,可以在低压条件下维持高亮显示;
  • 输出四种可选择稳压源:2.4V/2.6V/2.9V/3.3V,提供外部传感器激励信号;
  • 灵活的电池检测功能,检测范围2.3V~ 3.0V;
  • 所有I/O带施密特触发输入,可以选择是否使用上拉电阻;
  • 掉电检测电路和上电复位电路;
  • 工作电压范围:2.4V ~ 3.6V。

0安晶生活APP

以晶华微SD8115+蓝牙模块开发的蓝牙体脂秤测量准确,除了重量,还能检测体脂率、水分、肌肉率等人体参数。结合安晶生活APP,可以对自己的身体进行监控检测。安晶生活APP是晶华微开发的一款操作简单、使用方便的手机健康管理软件,结合蓝牙体脂秤设备,可以对自己的体重和身体状态进行健康管理。除此之外,安晶生活APP还能提供专业的身体健康评分和建议。



安晶生活健康平台有以下特点:

1.测量精准,考量全面:体重测量结果比较精确,除了重量,还能检测体脂率、BMI、水分、肌肉率等身体数据。

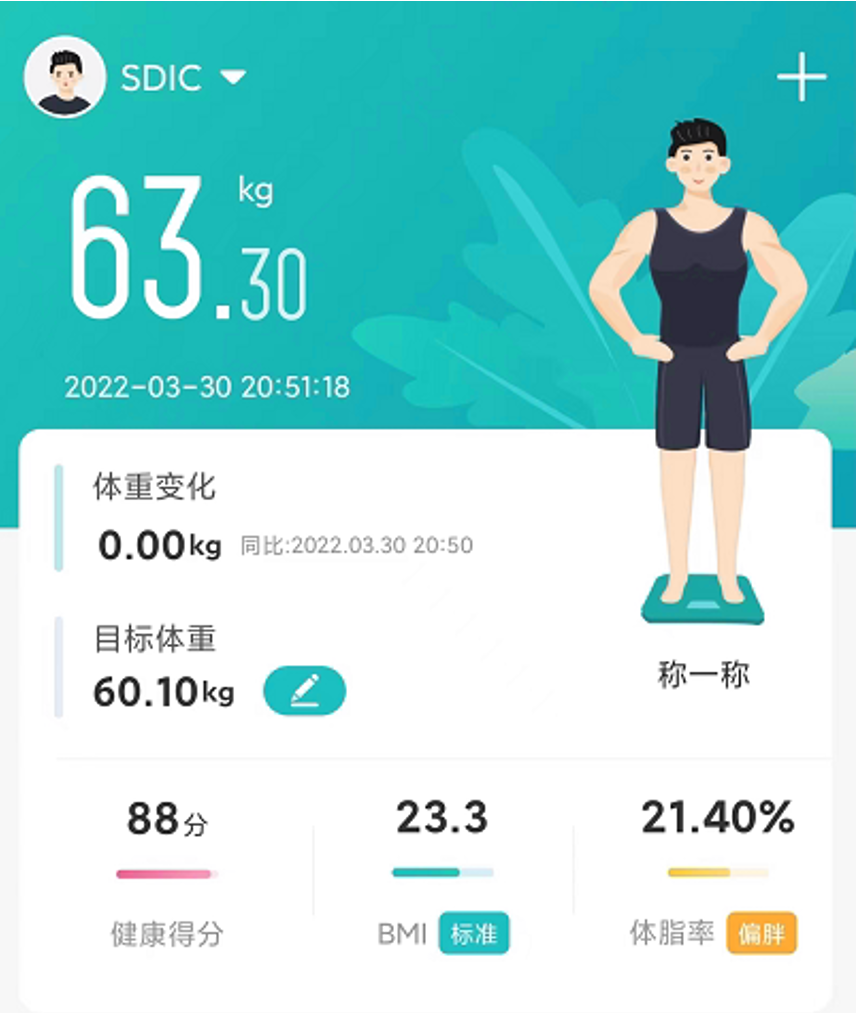

图片图3. 安晶生活APP人体检测数据界面

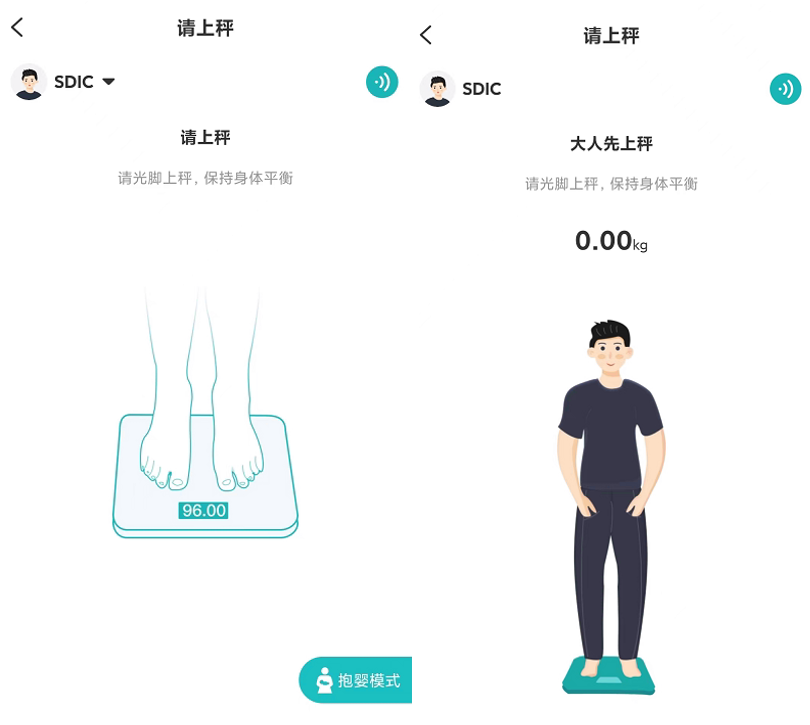

2.抱婴模式:安晶生活APP还可以选择抱婴模式称重,可以更加方便地测量婴幼儿的体重。图片图4. 安晶生活APP抱婴模式称重界面

   3。数据记录:APP会长期保存记录体重等各项数据,记录身材变化。

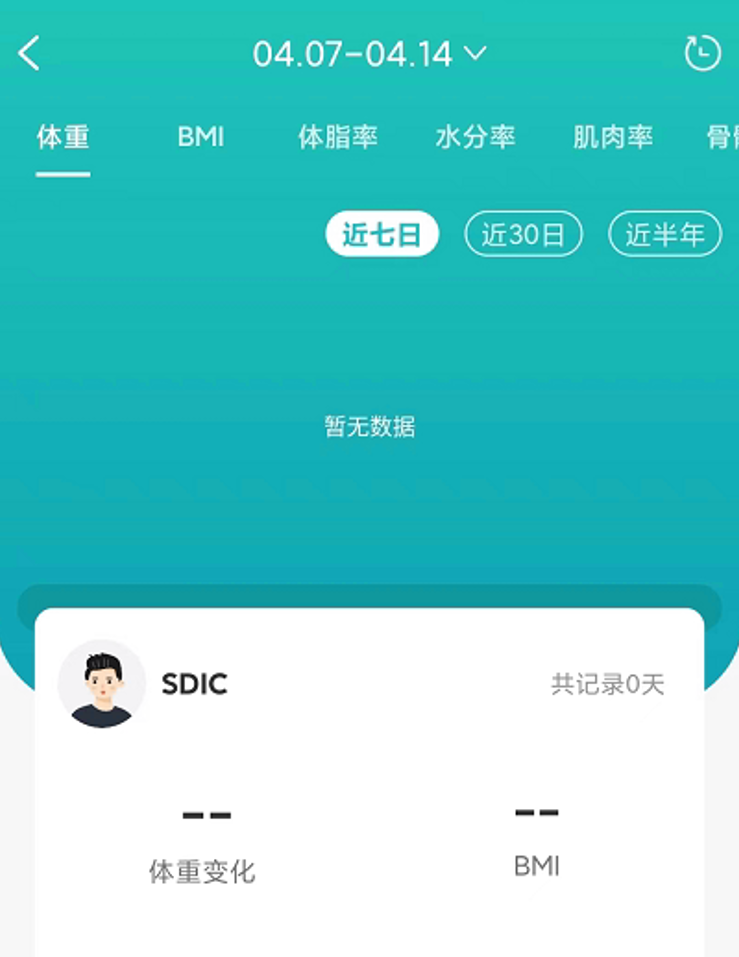

图5. 安晶生活APP体数据记录界面

4.记录饮食运动,监控热量平衡:可记录三餐饮食,控制自己的热量摄入。

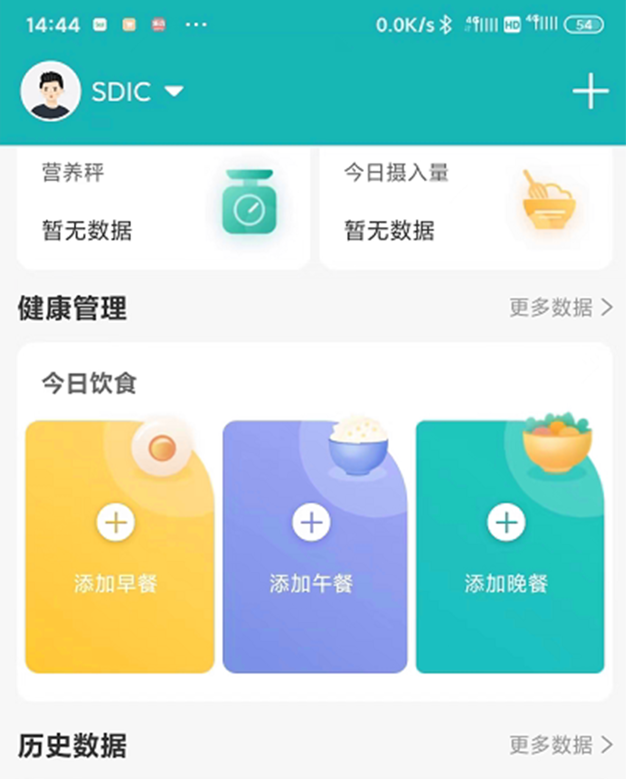

图片图6. 安晶生活APP饮食管理界面

5.健康情况分析,提供改善建议:APP会根据体脂秤测出的各项数据进行分析,生成健康报告,提供健康的指导建议。

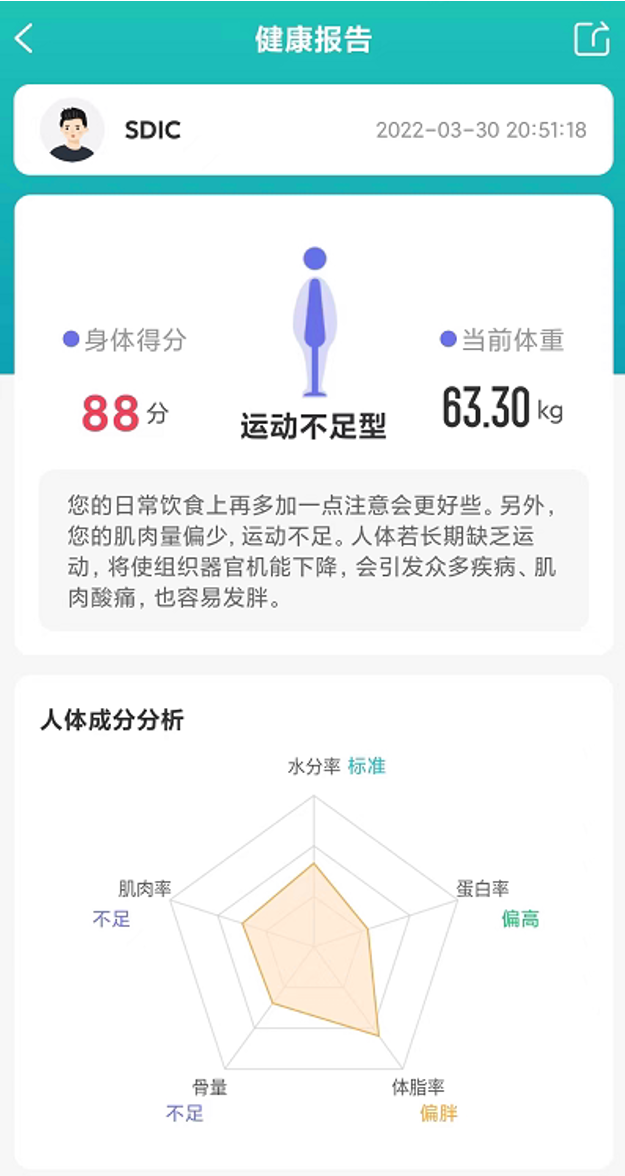

图片图7. 安晶生活APP人体健康报告界面

6.家庭成员管理:APP可添加家庭成员,分别记录家庭成员的数据,对家人的健康管理能提供更好地帮助。图片

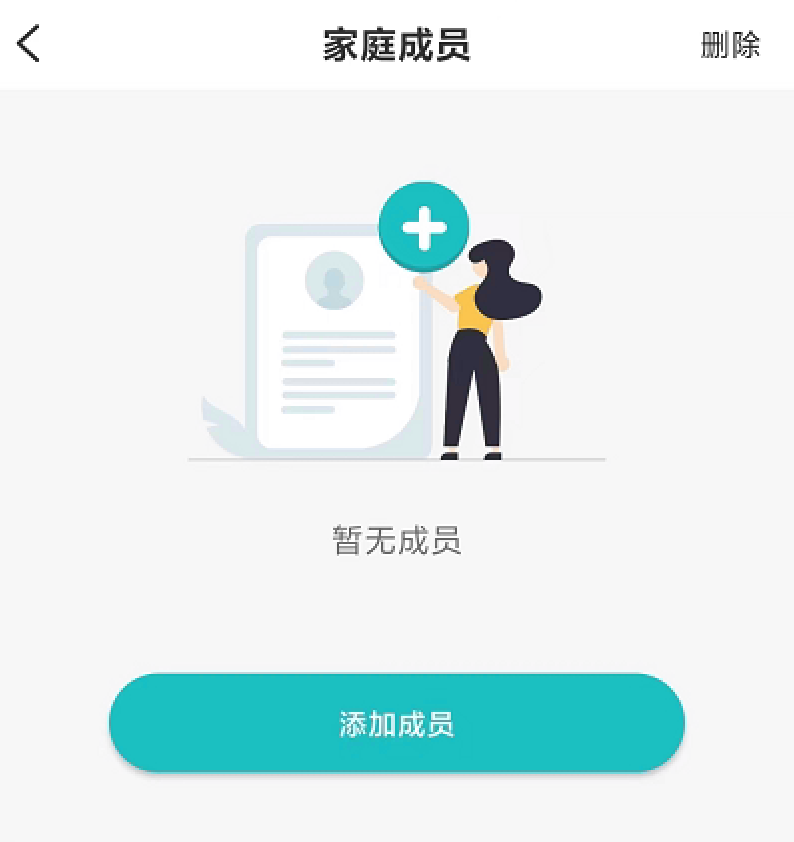

图8. 安晶生活APP家庭成员添加界面

05 总 结

SD8115+蓝牙模块+安晶生活APP可以构建可靠、智能的蓝牙体脂秤方案,SD8115芯片充分利用内置的硬件资源,可节省大量外围元器件,结合晶华微高效的软件技术支持,方案价格和开发时间上都具有较大的优势,能为客户降本增效。
